脫泥斗概述

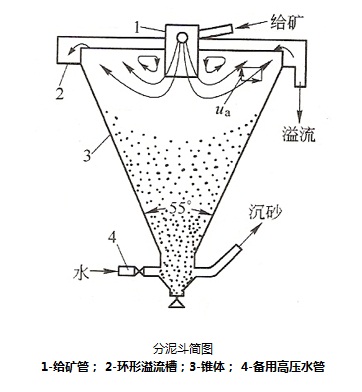

脫泥斗又稱圓錐分級機，是一種簡單的分級、脫泥及濃縮用設備。脫泥斗的外形為一倒立的圓錐。在液面中心設置給礦圓筒，圓筒底緣沒入液面以下若干深度。礦漿沿切線方向向給入中心圓筒，經緩沖后由底緣流出。流出的礦漿呈放射狀向周邊溢流堰流出。在這一過程中，沉降速度大于液流上升分速度的粗顆粒將沉在槽內，并經底部沉砂排出。細顆粒隨表層礦漿進到溢流槽內。給礦粒度一般小于2mm。分級粒度為75μm或更細些。
脫泥斗具有結構簡單，易于制造，不耗動力等優點。由于錐體容積較大，在生產流程中還有貯礦作用。目前主要用在水力分級機前對原礦進行脫泥，借以提高分級效率；并也安裝在磨礦設備前進行礦石的濃縮、脫水，以提高磨礦機的給礦濃度；還有用在各種礦泥選別設備前控制給礦濃度和礦量。
脫泥斗主要技術參數表
|
規格(直徑mm)
|
φ1000
|
φ1500
|
φ2000
|
φ2500
|
φ3000
|
|
沉降面積m2
|
0.75
|
2
|
3
|
4.9
|
7
|
|
容積(m3)
|
0.27
|
0.83
|
2.27
|
4
|
7
|
|
排礦管徑(mm)
|
φ25
|
φ40
|
φ50
|
φ60
|
φ70
|
|
排礦濃度(%)
|
40~60
|
40~60
|
40~60
|
40~60
|
40~60
|
|
給礦粒度(mm)
|
＜2.0
|
＜2.0
|
＜2.0
|
＜2.0
|
＜2.0
|
|
處理能力(t/m2.h)
|
1.5~0mm粒度為2~2.16t/m2.h
0.074~0mm粒度為0.19~0.25t/m2.h
|
|
受礦管(mm)
|
φ120
|
φ150
|
φ150
|
φ150
|
φ150
|
|
脫泥效率(%)
|
33~45
|
33~45
|
33~45
|
33~45
|
33~45
|
|
重量(kg)
|
500
|
980
|
1483
|
1850
|
2100
|
