本機是濕式強磁磁選機，特點是：磁場強、處理量大，合適于褐鐵礦、錳礦、鈦鐵礦、高錫鎢礦、金紅石、石榴子石、鉻鐵礦、稀土礦、獨居石、鋯英礦、非金屬除鐵和弱磁性礦物的分選和精選。



一、結構與原理

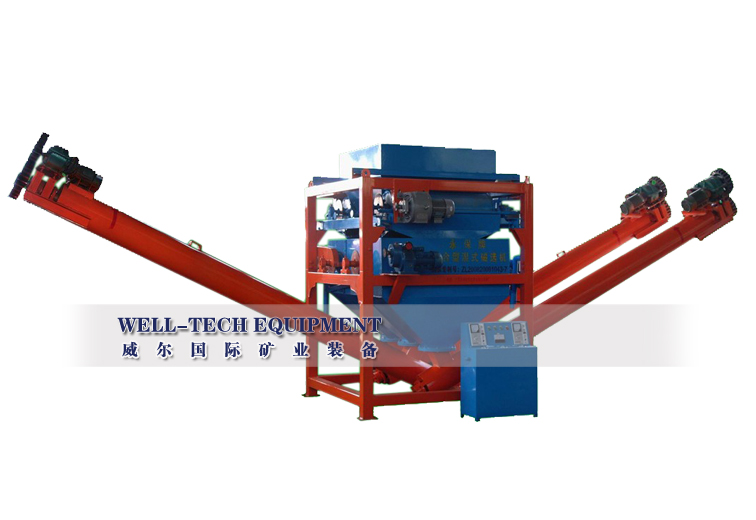

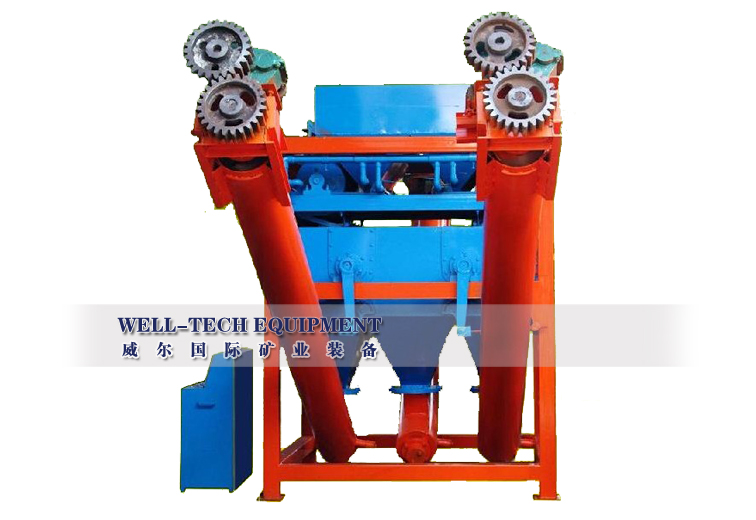

本混合形濕式磁選機分別由機架、進料斗、下礦板、弱磁輥、強磁滾筒、儲礦斗、螺旋出礦管道組成。



二、性能特點

本永磁機采用稀土材料作磁源，恒定性、耐溫好、磁場大。適合分選褐鐵礦、錳礦、石榴石、紅拄石等弱磁性礦物。特點是：結構簡單，處理量大、回收率高、耗電小、耐用。



三、分選原理

本機永久磁場強度大，作用力深，同時借助水的作用力，組成了完善的物理效能。有效地將弱磁性礦物與非導磁物料分開，從而提高礦石的品質和精度。在分選過程中，分選室的水位和磁滾筒的轉速有密切的關系。



四、操作方法

將適合分選粒級的礦石均勻地下落到分選磁滾筒的表面，同時調整好水位和磁筒的轉速及方向，如裝有弱磁輥的機器也應先調整好弱磁方向，出礦絞籠應在儲礦斗裝有二分之一礦時開啟，并保持連續工作。



五、技術參數

主磁磁筒直經：Φ380×1000-1200-1500mm
                     Ф500×1000-1200-1500mm

弱磁磁輥直經：Φ300×1000-1200-1500mm

主磁筒表面磁場強度：9000mT-12000mT

主磁筒內表面磁場強度：14000mT－16000mT

處理量：每小時2-5-8噸（二筒）

            每小時10-15噸（三筒）

            每小時15-20噸（四筒）

功  耗：二筒耗電量6KW，
           三筒耗電量10KW，
           四筒耗電量15KW.

整機重量：  1800kg（雙筒）2500kg（四筒）
