隔膜跳汰機概述
隔膜跳汰機分為左式機和右式跳汰面兩種型式。本隔膜跳汰機是固定篩子。適用于選別金屬礦石，例如含鎢、含金的砂礦，精選錫礦等，既可用于選細粒物料，也可用于選粗的物料，最大給礦粒度為6-8mm，但在選別砂礦的個別情況下，最大粒度為12mm。

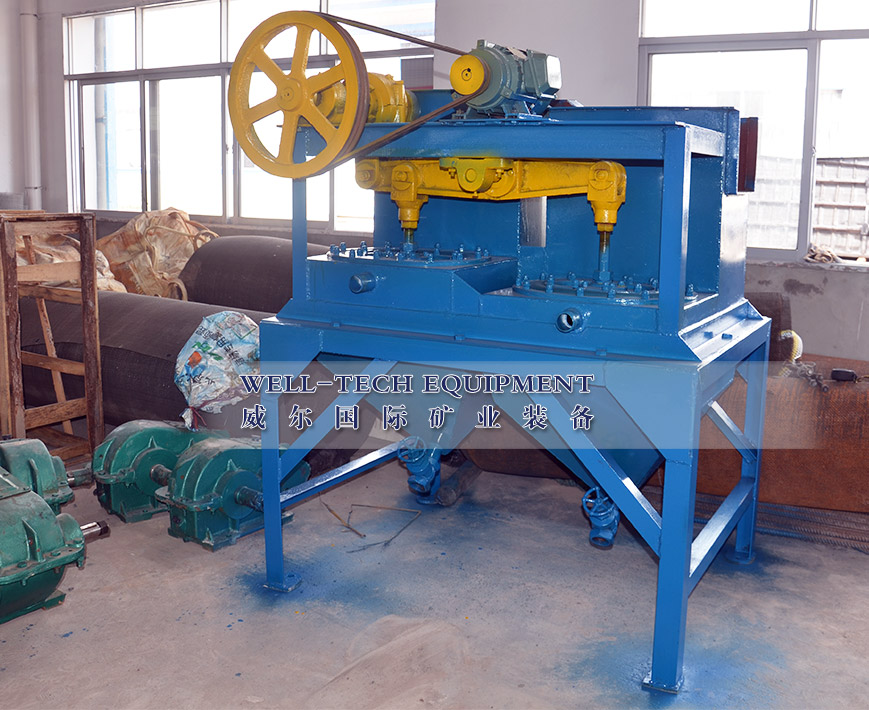

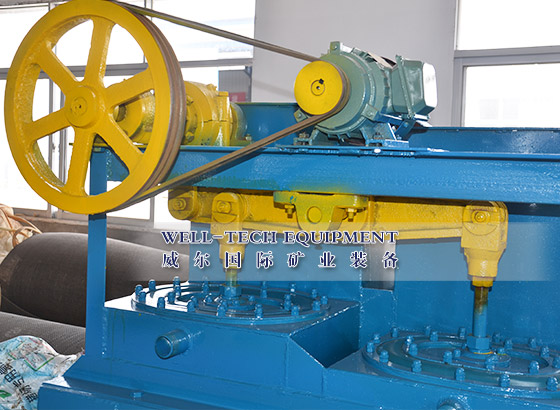

雙斗隔膜跳汰機結構由：機身、傳動裝置、分水器、隔膜和活栓等主要部分組成，機體有兩個大小的跳機斗，每個隔膜斗用不到底的隔板將其分成跳汰區和隔膜區兩部分。跳汰過程是靠橡膠隔膜作上下往復運動所造成介質(水)的鼓動來進行。電動機通過三角皮帶帶動大皮輪轉動，使偏心軸上的連桿上下運動，與此連桿連接的搖臂也上下運動，搖臂上另有二連桿連接橡膠隔膜、從而使隔膜獲得上下往復運動，進行跳汰。
根據被處理礦石的粒度，可以變更連桿的沖次和選取不同的沖程，以便獲得最好的跳汰的效果。變更沖次的方法是更換小皮帶輪，可有兩種沖次：322次/分鐘；420次/分鐘。選取沖程方法為松開緊定螺釘和螺帽、拉出定位銷、轉動偏心調整套與偏心軸之間的相對位置，可有11種不同的沖程 (0-25.3mm).
由于工作篩的上面加了一個篩子，故隔膜跳汰機可用于處理粒度不均勻的物料。(注：此篩根據訂貨要求可不供給)入選原礦被送入跳汰室后，由于隔膜的鼓動作用，礦粒在介質中被按比重分層；細而重的礦粒通過人工床顆粒的間隙和篩孔，沉集在跳汰斗的儲礦中、上層粗而輕的礦粒(礦物)被介質流沖向篩子末端的排礦口，由于后跳汰室比前跳汰室的位置低50mm，故輕礦粒經過前室尾板溢出而進入后室，再次受到跳汰。根據需要可調節尾板位置的高低，以控制排礦量的大小。 儲放斗中的精礦定期由排礦管排出。
隔膜跳汰機主要技術參數表
|
型號
|
跳汰室
|
跳汰面積
(m2)
|
給礦粒度
(mm)
|
處理能力
(t/h)
|
沖程
(mm)
|
沖次
(r/min)
|
補充水量
(t /h)
|
補充水壓力
(kilo/cm2)
|
功率
(kw)
|
重量
(kg)
|
|
100x150隔膜跳汰機
|
1
|
0.015
|
-3
|
0.018-0.6
|
--
|
420
|
--
|
1-1.5
|
0.55
|
130
|
|
300×450雙室隔膜跳汰機
|
2
|
0.27
|
-12
|
3-6
|
0-26
|
322
|
2-4
|
1-1.5
|
1.1
|
745
|
|
1000×1000下動型圓錐跳汰機
|
2
|
2
|
1-5
|
10-25
|
0-26
|
200-350
|
60-80
|
0.6-2
|
1.5
|
1700
|
|
370x360下動型圓錐跳汰機
|
2
|
0.274
|
6
|
1-3
|
5-25
|
200-250
|
2-5
|
--
|
1.1
|
240
|
|
工革梯形側動隔膜跳汰機
|
3
|
2.7
|
-3
|
12.5-37.5
|
13-21
|
170-230
|
60-90
|
2
|
1.1
|
2000
|
|
670x920跳汰機
|
2
|
1.44
|
4-8
|
7-10
|
18-24
|
240-300
|
--
|
--
|
--
|
--
|
使用注意事項
1、啟動前應檢查各部件的螺釘是否擰緊，活栓、斗體不能漏水。
2、各壓注油咀處要注意經常加注潤滑油脂。
3、先經空車運轉正常后，才允許負荷運轉。
4、橡膠隔膜處和三角皮帶不許有油物沾污。
