云錫搖床概述

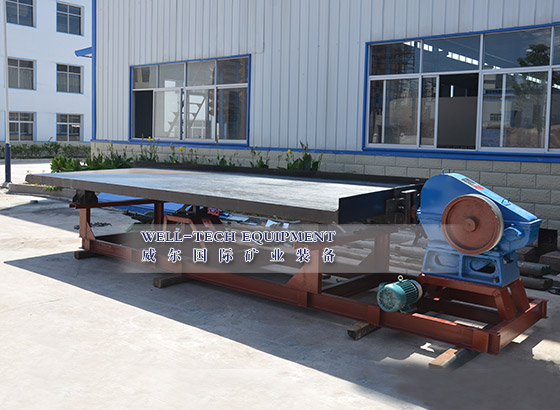

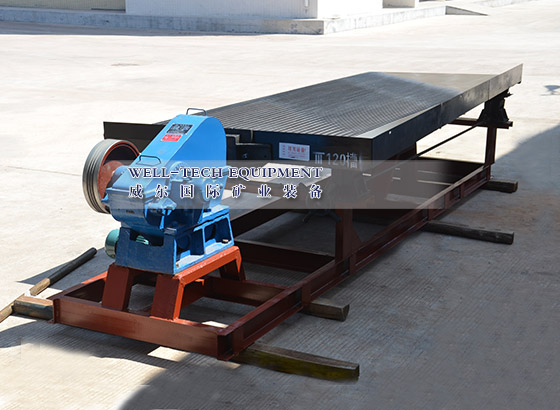

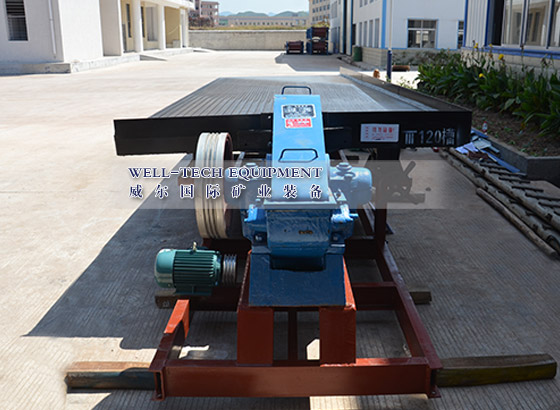

      云錫搖床是我國云南錫業機械制造有限責任公司（以下簡稱云錫機械，原云錫機械廠）將原蘇式CC-2型搖床改進而成的，故稱為云錫式搖床。它采用凸輪杠桿式床頭，有的采用由其簡化的凸輪搖臂式床頭。搖床的機架比較簡單，床面采用滑動支撐方式。云錫式床面的外形和尺寸與6-S搖床面基本相同，不同的是床在縱向連續有幾個坡度。床面采用生漆、漆灰（生漆與鍛石膏的混合物）、玻璃鋼或聚氨酯作耐磨層，有粗砂床、細砂床和礦泥床3種。通常，粗砂床面鋪梯形來復條，細砂床面鋪鋸齒形來復條，礦泥床面為三角形溝槽。

      云錫式搖床的優點是：床面平整，抗磨蝕性好，堅固耐用，不易變形，便于局部修補；床頭運動的不對稱性較大，且有較寬的差動性調節范圍以適應不同的給料粒度和選別要求；床頭機構運轉可靠，易磨損零件少，且不漏油。缺點是：彈簧安裝在床面底下，檢修和調節沖程均不方便（調沖程時需先放松彈簧）；床面的橫向坡度可調范圍?。?°~5°）；當橫坡及沖程調節過大時，將由于床頭拉桿的軸線與床面重心的軸線過分分離而會引起床面振動。

      該搖床具有較好的運動曲線、床面光滑適度、平整、耐磨、耐酸、耐堿、耐潮不易變形、運行平穩、操作調整簡便、礦物分帶明顯、選礦率高等特點。廣泛運用于錫、鎢、鉛、鉍、鈦、錳、鉭、鈮、金等有色、黑色、稀土等礦石重選，入選粒度2~0.019mm。

云錫搖床主要技術參數表

型號	粗砂床面	細沙床面	刻槽床面
床面尺寸 (mm)	4436×1825×1536
沖程 (mm)	16-22	10-16	10-16
沖次 (r/min)	240-290	300-320	330-340
耗水量 (M3/d)	190	80	50
處理能力 (T/d)	30	8	8
給礦粒度 (mm)	2-0.2	0.5-0.037	0.074-0.019
給礦濃度 (%)	20-25	15-20	15-20
最小安裝坡度	2°30″	1°50″	0°45″
外形尺寸 (mm)	5454x1825x1242
沖程可調范圍 (mm)	8-22
功率 (Kw)	1.5
重量 (Kg)	1012
